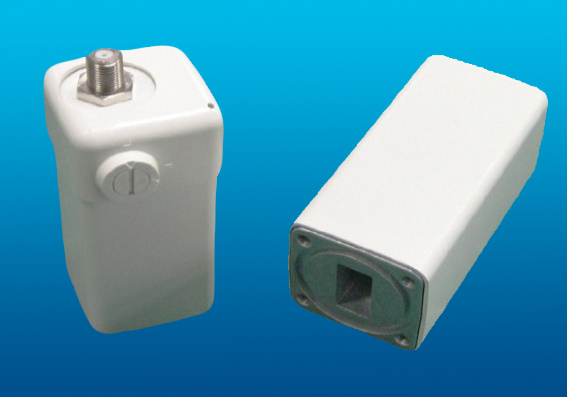

Ku波段雙本振LNB（本振切換）

型號：NJR2841/42/43系列

特點：

? 雙本振切換

? 本振：9.75/10.6GHz

? 全Ku波段

? RF頻率：10.70 GHz至12.75 GHz

低波段： 10.70 GHz至11.70 GHz

高波段： 11.70 GHz至 12.75 GHz

? 本振開關控制

本振選擇方式：

? 機械控制：NJR2841系列

? 22KHz控制：NJR2842系列

? 輸入電壓（高/低）：NJR2843系列

? 小尺寸和重量輕

? 重量：240 g（N接頭）    重量：210 g（F接頭）

? RoHS兼容

型號

RF頻率

本振

IF頻率

本振穩定度

本振選擇

IF接頭

NJR2841E

低波段：

10.70 GHz至11.70 GHz

高波段：

11.70 GHz至 12.75 GHz

9.75GHz

/10.6GHz

低波段：

950至1950 MHz

高波段：

1100至2150 MHz

與外部時鐘一致

機械控制

F頭

NJR2841EN

N頭

NJR2842E

22KHz控制

F頭

NJR2842EN

N頭

NJR2843E

輸入電壓控制

（高低）

F頭

NJR2843EN

N頭

NJR2841L

+/-50ppm

（+/-500kHz typ.）

機械控制

F頭

NJR2841LN

N頭

NJR2841H

+/-10ppm

（+/-100kHz typ.）

F頭

NJR2841HN

N頭

NJR2841S

+/-3ppm

（+/-30kHz typ.）

F頭

NJR2841SN

N頭

NJR2842L

+/-50ppm

（+/-500kHz typ.）

22KHz控制

F頭

NJR2842LN

N頭

NJR2842H

+/-10ppm

（+/-100kHz typ.）

F頭

NJR2842HN

N頭

NJR2842S

+/-3ppm

（+/-30kHz typ.）

F頭

NJR2842SN

N頭

NJR2843L

+/-50ppm

（+/-500kHz typ.）

輸入電壓控制

（高低）

F頭

NJR2843LN

N頭

NJR2843H

+/-10ppm

（+/-100kHz typ.）

F頭

NJR2843HN

N頭

NJR2843S

+/-3ppm

（+/-30kHz typ.）

F頭

NJR2843SN

N頭

輸入接口

WR75波導接口，帶密封槽

輸出接口

N接頭（50歐姆）/F接頭（75歐姆）

噪聲系數（溫度：25C）

0.8dB 標準，1.0dB最大

增益（溫度：25C）

48dB最小值， 62dB最大值

本振泄漏電平

-40dBm最大 （中頻輸出接口）；  -60dBm最大 （射頻輸入接口）

相位噪聲

（內參考型號）：-50dBc/Hz@100Hz，-70dBc/Hz@1KHz， -75dBc/Hz@10KHz，-85dBc/Hz @100KHz

（外參考型號）：-50dBc/Hz@100Hz，-70dBc/Hz@1KHz， -75dBc/Hz@10KHz，-85dBc/Hz @100KHz

*與外部參考源噪聲一樣

諧波

1）-120dBm最大，射頻輸入端口，固定的頻率諧波，與測試正弦波不相關

2）-40dBc最大，中頻輸出端口，測試正弦波幅度為-10dBm

駐波比VSWR

輸入駐波比：2.5:1             輸出駐波比：2.3:1

電源

+10到+24 VDC

工作電流

200mA 最大

溫度范圍（外部環境）

工作溫度:-40至+60℃，存儲溫度:-40至+80℃

尺寸（不含接口和機械開關）

83.4mm(L) X 42mm(W) x 42mm(H)（NJR2841系列）

82.2mm(L) X 40mm(W) x 40mm(H)（NJR2842/43系列）

重量

240克（N接頭）;   210克（F接頭）
